FRÄSMASCHINEN
VERTIMASTER VMG
Portalfräsmaschine in Gantrybauweise mit 4 Achsen (X, Y, Z, C)
Die VERTIMASTER VMG, als eine Portalfräsmaschine in Gantrybauweise mit 4 Achsen, ist mit ihren konstruktiven Merkmalen eine der modernsten XXL-Multitasking-Maschinen ihrer Art. Dieses Maschinenkonzept garantiert dem Anwender höchste Produktivität und Flexibilität mit schnellen Durchlaufzeiten bei geringem Kostenaufwand. Die VERTIMASTER ist darauf ausgerichtet, individuelle Kundenbedürfnisse in jeder Hinsicht durch eine Kombination von modularen Komponenten zu erfüllen.
modulare Bauweise für optimale Anpassung an alle Bearbeitungsaufgaben
Gestellbaugruppen aus hochwertigem Guss mit exzellenten Eigenschaften zur Schwingungsdämpfung
CNC-Steuerung, z.B. durch Sinumerik One
präzise, dauerhafte, verschleißfreie, hydrostatische Führungen
höchste Antriebsleistung und maximale Drehmomente
RAM´S mit Masterhead-Prinzip
| VERTIMASTER VMG | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 12 |
|---|---|---|---|---|---|---|---|---|---|---|
| Durchmesser Planscheibe, max. in mm | 2.000 | 3.000 | 4.000 | 5.000 | 6.000 | 7.000 | 8.000 | 9.000 | 10.000 | 12.000 |
| Antriebsleistung Bohr- & Fräsantrieb in kW | 52 | 52-72 | 52-100 | 52-100 | 52–100 | 52–100 | 100 | 100 | 100 | 100 |
| Bearbeitungshöhe max. in mm | 3.000 | 3.000 | 5.000 | 7.000 | 7.000 | 7.000 | 7.000 | 7.000 | 7.000 | 7.000 |
Jede Maschine kann im Maschinenkonfigurator individuell angepasst werden.

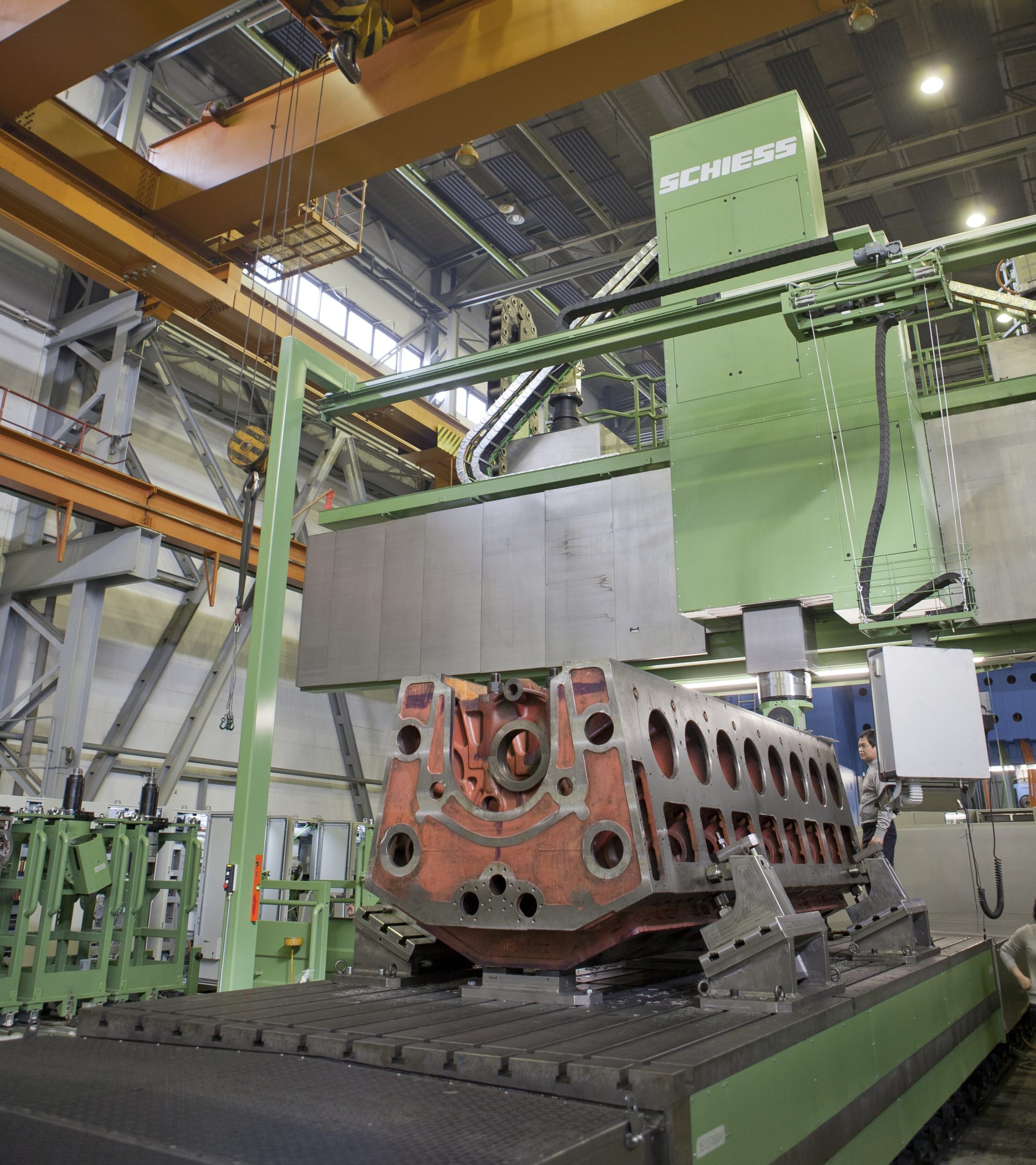

Jetzt anpassenVERTIMASTER VMT
Portalfräsmaschine in Tischausführung mit bis zu 4 Achsen (X, Y, Z, C) in Einzel-, Doppel oder Koppeltischausführung
Die VERTIMASTER VMT ist mit ihren konstruktiven Merkmalen eine der modernsten XXL-Multitasking-Maschinen ihrer Art. Dieses Maschinenkonzept garantiert dem Anwender höchste Produktivität und Flexibilität mit schnellen Durchlaufzeiten bei geringem Kostenaufwand. Die VERTIMASTER ist darauf ausgerichtet, individuelle Kundenbedürfnisse in jeder Hinsicht durch eine Kombination von modularen Komponenten zu erfüllen.
modulare Bauweise für optimale Anpassung an alle Bearbeitungsaufgaben
Gestellbaugruppen aus hochwertigem Guss mit exzellenten Eigenschaften zur Schwingungsdämpfung
CNC-Steuerung durch Sinumerik One
präzise, dauerhafte, verschleißfreie, hydrostatische Führungen
höchste Antriebsleistung und maximale Drehmomente
RAM´S mit Masterhead-Prinzip
technologieorientiert und flexibel für alle Kundenanforderungen
| VERTIMASTER VMT | 3 | 4 |
|---|---|---|
| Breite Tisch, max. in mm | 3.000 | 4.000 |
| Antriebsleistung Bohr- & Fräsantrieb in kW | 52 / 72 | 52 / 72 |
| Bearbeitungshöhe max. in mm | 3.000 | 5.000 |
Jede Maschine kann im Maschinenkonfigurator individuell angepasst werden.
Jetzt anpassenVERTIMASTER T-SERIE
Leistungsfähigkeit, Präzision, Bediener- und nicht zuletzt Servicefreundlichkeit kennzeichnen diese neue Generation der Portalfräsmaschinen in Tischbauweise. Maschinenbett, Tisch, Ständer, Verbindungsteil und Querträger sind aus hochwertigem Qualitätsguss gefertigt. Der Querträger ist stufenlos verstellbar. Für den Fräsantrieb, ein Highlight der Maschine, wird ein getriebeloser Direktantrieb mit hoher Nenndrehzahl (550 min-1) verwendet. Die bewährte MASTERHEAD–Schnittstelle wurde für 2-Achs-NC Köpfe mit Motorspindeln erweitert um Anwendungen im Bereich Aerospace sowie Formen- und Werkzeugbau abdecken zu können. Die Neuentwicklung des Tisches stützt sich auf bionische Erkenntnisse und ist in einer speziellen Wabenstruktur ausgeführt. Er ist damit besonders formstabil und trotzdem gewichtsoptimiert.
Modulares Baukastenprinzip
Getriebeloser Bohr- und Fräsantrieb mittels Torquemotor
Alle Achsen sind zentral geschmierte Linearführungssysteme
MASTERHEAD Prinzip – Flexibel bis hin zur 5-Achs-Simultanbearbeitung
Modernste, energieeffiziente Servoantriebe
Direkte, absolute Messsysteme in allen Achsen für höchste Genauigkeit
CNC-Steuerung, z.B. durch Sinumerik One
| VERTIMASTER T | T 2040 | T 2060 | T 2560 | T 2580 | T 3060 | T 3080 |
|---|---|---|---|---|---|---|
| Tischabmessung, B x L mm | 2.000 x 4.000 | 2.000 x 6.000 | 2.500 x 6.000 | 2.500 x 8.000 | 3.000 x 6.000 | 3.000 x 8.000 |
| Belastung Tisch, max. in Tonnen | 20 / 25 | 25 / 30 | 30 / 40 | 30 / 40 | 30 / 40 | 30 / 40 |
| Durchgangshöhe mm | 2.000 / 2.500 | 2.000 / 2.500 | 2.500 / 3.000 | 2.500 / 3.000 | 2.500 / 3.000 | 2.500 / 3.000 |
| Verfahrweg Z-Achse (optional) mm | 1.100 (1.500) | 1.100 (1.500) | 1.100 (1.500) | 1.100 (1.500) | 1.100 (1.500) | 1.100 (1.500) |
| Spindeldrehzahl (optional), max. min⁻¹ | 4.000 (6.000) | 4.000 (6.000) | 4.000 (6.000) | 4.000 (6.000) | 4.000 (6.000) | 4.000 (6.000) |
| Drehmoment, max. Nm | 1.000 | 1.000 | 1.000 | 1.000 | 1.000 | 1.000 |
Jede Maschine kann im Maschinenkonfigurator individuell angepasst werden.
Jetzt anpassenHIGH-SPEED
VERTIMASTER AERO
Der Flugzeugbau heute stellt an seine Bearbeitungsmaschinen ganz spezielle Forderungen, vor allem im Bereich Dynamik und Zeitspanvolumen. Die SCHIESS Portalfräsmaschinen VertiMaster AERO bestehen aus einem modularen Maschinenkonzept, das in unterschiedlichen Arbeitsbereichen, mit verschiedenen Fräsköpfen und Steuerungsarten kombiniert werden kann und so das beste Konzept für die Bearbeitung von Werkstücken für den Flugzeugbau in nahezu allen Größen und den verschiedensten Werkstoffen bietet. Der feststehende Tisch sorgt dafür, dass das Werkstückgewicht auf die Dynamik der Maschine keinen nachteiligen Einfluss nimmt.
Gantry-Bauweise für höchste Präzision und Dynamik bis 5 m/s² in allen Linearachsen; Zahnstangenantriebe in allen Linearachsen
einfachste Montage auf tragfähigem, ebenem Untergrund
Modulare Bauweise für eine optimale Anpassung an alle Bearbeitungsaufgaben; Maschinenbetten in Längen von 3.000 mm, 4.000 mm und 5.000 mm zur modularen Erweiterung der Maschine
hochdynamische A/C- Achsköpfe mit Direktantriebstechnik
CNC-Steuerung, z.B. durch Sinumerik One
| VERTIMASTER Aero25 | |
|---|---|
| Plattenfeldbreite in mm | ab 2.500 |
| Plattenfeldlänge in mm | ab 6.000 |
| Eilgang in mm/min | bis 45.000 |
Jede Maschine kann im Maschinenkonfigurator individuell angepasst werden.
Jetzt anpassenVERTIMASTER VMG-X
Diese CNC Portalfräsmaschinen bestehen aus einem modularen
Maschinenkonzept, das in unterschiedlichen Arbeitsbereichen, mit verschiedenen Fräsköpfen und Steuerungsarten kombiniert werden kann und so das beste Konzept für die Bearbeitung von Werkstücken für den Flugzeugbau in nahezu allen Größen und den verschiedensten Werkstoffen bietet. Der feststehende Tisch sorgt dafür, dass das Werkstückgewicht auf die Dynamik der Maschine keinen nachteiligen Einfluss nimmt.
Hoch-Gantry-Bauweise für höchste Präzision und Dynamik bis 5 m/s² in allen Linearachsen; Zahnstangenantriebe in allen Linearachsen
einfachste Montage auf tragfähigem, ebenem Untergrund
Modulare Bauweise für eine optimale Anpassung an alle Bearbeitungsaufgaben; Maschinenbetten in Längen von 3.000 mm, 4.000 mm und 5.000 mm zur modularen Erweiterung der Maschine
hochdynamische A/C- Achsköpfe mit Direktantriebstechnik
CNC-Steuerung, z.B. durch Sinumerik One
| VERTIMASTER VMG-X | ||||||
|---|---|---|---|---|---|---|
| Plattenfeldbreite in mm | ab 2.500 | |||||
| Plattenfeldlänge in mm | ab 6.000 | |||||
| Eilgang in mm/min | bis 45.000 |
Jede Maschine kann im Maschinenkonfigurator individuell angepasst werden.
Jetzt anpassenFräs-/ Drehmaschinen
VERTIMASTER VMG - PS
Portalfräsmaschine in Gantrybauweise mit 4 Achsen (X, Y, Z, C), mit Planscheibe
Diese XXL – Multitasking-Maschinen sparen Zeit, Fläche und Kosten durch Drehen, Bohren,
Fräsen, Schleifen und weitere Bearbeitungsverfahren in einer Aufspannung –
für Werkstücke bis zu 600 Tonnen. Diese Portal-Dreh-/Fräszentren in Gantry-Bauweise gehören zu den modernsten und größten Werkzeugmaschinen der Welt.
Portalfräsmaschine in Gantrybauweise mit 4 Achsen und Planscheibe
Modularer Aufbau
Hochwertiger Guss mit höchster Steifigkeit und Schwingungsdämpfung
Biege- und torsionsresistente Bauweise durch Kraftfluss
Doppelritzelzahnstange als Antriebselement (elektrische verspannnt für höchste Genauigkeit)
Hydrostatische Axiallager (Planscheibe)
Hohe Zuladung (Planscheibe)
Service- und wartungsfreundlicher Direktantrieb (Planscheibe, kein Schaltgetriebe)
Verschleißfreie und extrem steife Führung
Doppelritzelzahnstange als Antriebselement (Supportschlitten, elektrische verspannnt für höchste Genauigkeit)
| VERTIMASTER VMG – PS | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 12 |
|---|---|---|---|---|---|---|---|---|---|
| Durchmesser Planscheibe in mm | 3.000 | 4.000 | 5.000 | 6.000 | 7.000 | 8.000 | 9.000 | 10.000 | 12.000 |
| Antriebsleistung Bohr- & Fräsantrieb in kW | 52–100 | 52–100 | 52–100 | 52–100 | 52–100 | 52–100 | 52–100 | 52–100 | 52–100 |
| Antriebsleistung Planscheibe in kW | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 |
| Bearbeitungshöhe, max. in mm | 10.000 | 10.000 | 10.000 | 10.000 | 10.000 | 10.000 | 10.000 | 10.000 | 10.000 |
Jede Maschine kann im Maschinenkonfigurator individuell angepasst werden.
Jetzt anpassen
Drehmaschinen
VERTIMASTER VT
Karusselldrehmaschine mit 2 Achsen (X, Z)
Die VERTIMASTER VT von SCHIESS ist eine hochleistungsfähige Karusselldrehmaschine mit zwei Achsen, die speziell für die präzise Bearbeitung großer, schwerer Werkstücke entwickelt wurde. Sie gehört zur neuesten Generation vertikaler Drehmaschinen und kombiniert hohe Stabilität mit flexibler Modularität – ideal für industrielle Anwendungen im Maschinen- und Anlagenbau, insbesondere in der Energie- oder Schwerindustrie.
Modernste, energieeffiziente Servoantriebe
Modulares Baukastenprinzip
MASTER HEAD Prinzip – Flexibel bis hin zur 5-Achs-Simultanbearbeitung
Alle Achsen sind zentral geschmierte Linearführungssysteme
Getriebeloser Bohr- und Fräsantrieb mittels Torquemotor
Direkte, absolute Messsysteme in allen Achsen für höchste Genauigkeit
CNC-Steuerung, z.B. durch Sinumerik One
| VERTIMASTER VT | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 12 |
|---|---|---|---|---|---|---|---|---|---|
| Breite Plattenfeld / Tisch, max. mm | 3.000 | 4.000 | 5.000 | 6.000 | 7.000 | 8.000 | 9.000 | 10.000 | 12.000 |
| Bearbeitungshöhe, max. mm | 10.000 | 10.000 | 10.000 | 10.000 | 10.000 | 10.000 | 10.000 | 10.000 | 10.000 |
| Verfahrweg X-/Y-Achse mm | anwendungsspezifisch | anwendungsspezifisch | anwendungsspezifisch | anwendungsspezifisch | anwendungsspezifisch | anwendungsspezifisch | anwendungsspezifisch | anwendungsspezifisch | anwendungsspezifisch |
| Belastung Planscheibe, max. in t | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 |
Jede Maschine kann im Maschinenkonfigurator individuell angepasst werden.
Jetzt anpassenDreh- /Fräsmaschinen
VERTIMASTER VM
Karusselldrehmaschine mit 3 Achsen (X, Y, C), sowie Bohr- und Fräsantrieb
Diese XXL – Multitasking-Maschinen sparen Zeit, Fläche und Kosten durch Drehen, Bohren,
Fräsen, Schleifen und weitere Bearbeitungsverfahren in einer Aufspannung –
für Werkstücke bis zu 600 Tonnen und kundenindividuellen Verfahrwegen über 50.000 mm. Dieses Maschinenkonzept garantiert dem Anwender höchste Produktivität und Flexibilität mit schnellen Durchlaufzeiten bei geringem Kostenaufwand. Die VertiMaster ist darauf ausgerichtet, individuelle Kundenbedürfnisse in jeder
Hinsicht durch eine Kombination von modularen Komponenten zu erfüllen.
Modulare Bauweise für eine optimale Anpassung an alle Bearbeitungsaufgaben
Gestellbaugruppen aus hochwertigem Guss mit exzellenten Eigenschaften zur Schwingungsdämpfung
Verschleißfreie, hydrostatische Führungen auf Dauer präzise
RAMs mit Masterhead-Prinzip, technologieorientiert und fl exibel für alle Kundenanforderungen
Höchste Antriebsleistungen und maximale Drehmomente
| VERTIMASTER VM | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 12 |
|---|---|---|---|---|---|---|---|---|---|
| Breite Plattenfeld / Tisch, max. mm | 3.000 | 4.000 | 5.000 | 6.000 | 7.000 | 8.000 | 9.000 | 10.000 | 12.000 |
| Bearbeitungshöhe, max. mm | 10.000 | 10.000 | 10.000 | 10.000 | 10.000 | 10.000 | 10.000 | 10.000 | 10.000 |
| Verfahrweg X-/Y-Achse mm | anwendungsspezifisch | anwendungsspezifisch | anwendungsspezifisch | anwendungsspezifisch | anwendungsspezifisch | anwendungsspezifisch | anwendungsspezifisch | anwendungsspezifisch | anwendungsspezifisch |
| Belastung Planscheibe, max. t | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 |
Jede Maschine kann im Maschinenkonfigurator individuell angepasst werden.
Jetzt anpassenVERTIMASTER V-SERIE
Leistungsstark kombiniert die VERTIMASTER V die Bearbeitungsprozesse Drehen, Bohren und Fräsen in einer Aufspannung, spart damit Zeit und gewährleistet die präzise, effektive Bearbeitung von Werkstücken bis zu einem Durchmesser von 3 Metern und einem Gewicht von 20 Tonnen. In Kombination mit einem automatischen Kopf- und Werkzeugwechsel lässt sich die VERTIMASTER V schnell auf unterschiedliche Produktionsanforderungen anpassen.
Kein spezielles Fundament erforderlich
Automatischer Kopf- und Werkzeugwechsel
MASTERHEAD-Prinzip
Verfahrbare Planscheibe (Y-Achse), optional
Direkte Messsysteme
Einfach zu programmieren durch Sinumerik 840D sl
Safety Integrated für den Dreh- und Fräsmodus
| VERTIMASTER V-SERIE | V12 | V16 | V20 | V25 |
|---|---|---|---|---|
| Bauweise | Einständerbauweise | Einständerbauweise | Zweiständer-Bauweise | Zweiständer-Bauweise |
| Bearbeitungsdurchmesser mm | 1.600 | 2.000 | 2.500 | 3.000 |
| Durchgangsbreite mm | – | – | 2.700 | 3.200 |
| Werkstückhöhe, max. mm | 1.200 | 1.300 | 2.000 / 2.500 | 2.000 / 2.500 |
| Werkstückgewicht, max. kg | 8.000 | 12.000 | 16.000 | 20.000 |
| Verfahrweg Z-Achse mm | 1.400 | 1.400 | 1.400 / 1.600 | 1.400 / 1.600 |
| Verfahrweg W-Achse mm | – | 700 | 1.200 / 1.700 | 1.200 / 1.700 |
| Verfahrweg X-Achse (-/+) mm | 650 / 1.550 | 850 / 1.450 | 1.300 / 1.750 / 2.550 | 1.550 / 1.950 / 2.750 |
| Verfahrweg Y-Achse (-/+) mm | – | – | 1.000 / 1.000 | 1.250 / 1.250 |
| *Bohr- und Fräsantrieb, optional: 46 kW; 3.500 min⁻¹ ; 1.200 Nm | ||||
Jede Maschine kann im Maschinenkonfigurator individuell angepasst werden.
Jetzt anpassen
